EBS-Steckdose 7-polig Wasserdicht

perfekt24v 7 1 perfekt24v 7 2perfekt24v 7 3


Details
Norm ISO 7638
Vorteile:
  • eingespritzte Dichtung im Dosengehäuse
  • geprüft nach GGVS und ADR
  • für Kabeldurchmesser 8-12,5mm
  • 5 x 1,5mm² + 2 x 4mm²
  • Massivkontakt mit Crimpanschluss
  • Kontaktträger mit Dichtung
  • OEM-Ausführung
  • Crimpzangen für sämtliche Kontakte erhältlich
Ausführung Kabelanschluss mit PG-Verschraubung
Artikelnummer
785 420 500 einschließlich Stiftkontakten (7 Stück) und Seals
Ausführung Wellrohrabgang
Artikelnummer
785 420 600 einschließlich Stiftkontakten (7 Stück) und Seals, Wellrohrabgang axial NW13
785 420 700 einschließlich Stiftkontakten (7 Stück) und Seals, Wellrohrabgang 90° NW13
785 420 800 einschließlich Stiftkontakten (7 Stück) und Seals, Wellrohrabgang axial NW17
785 420 900 einschließlich Stiftkontakten (7 Stück) und Seals, Wellrohrabgang 90° NW17
Ausführung Parksteckdose
Artikelnummer
785 220 300 Parksteckdose 24 V
Einzelteile
Artikelnummer
785 125 000 Steckdosengehäuse mit Deckel
785 420 080 Kontaktträger EBS 7-polig mit Dichtung
785 120 080 Kontaktträger ABS 5-polig mit Dichtung
785 120 050 Bajonettring
785 120 030 Wellrohrabgang axial NW13
785 120 040 Wellrohrabgang 90° NW13
785 120 060 Wellrohrabgang axial NW17
785 120 070 Wellrohrabgang 90° NW17
Zubehör

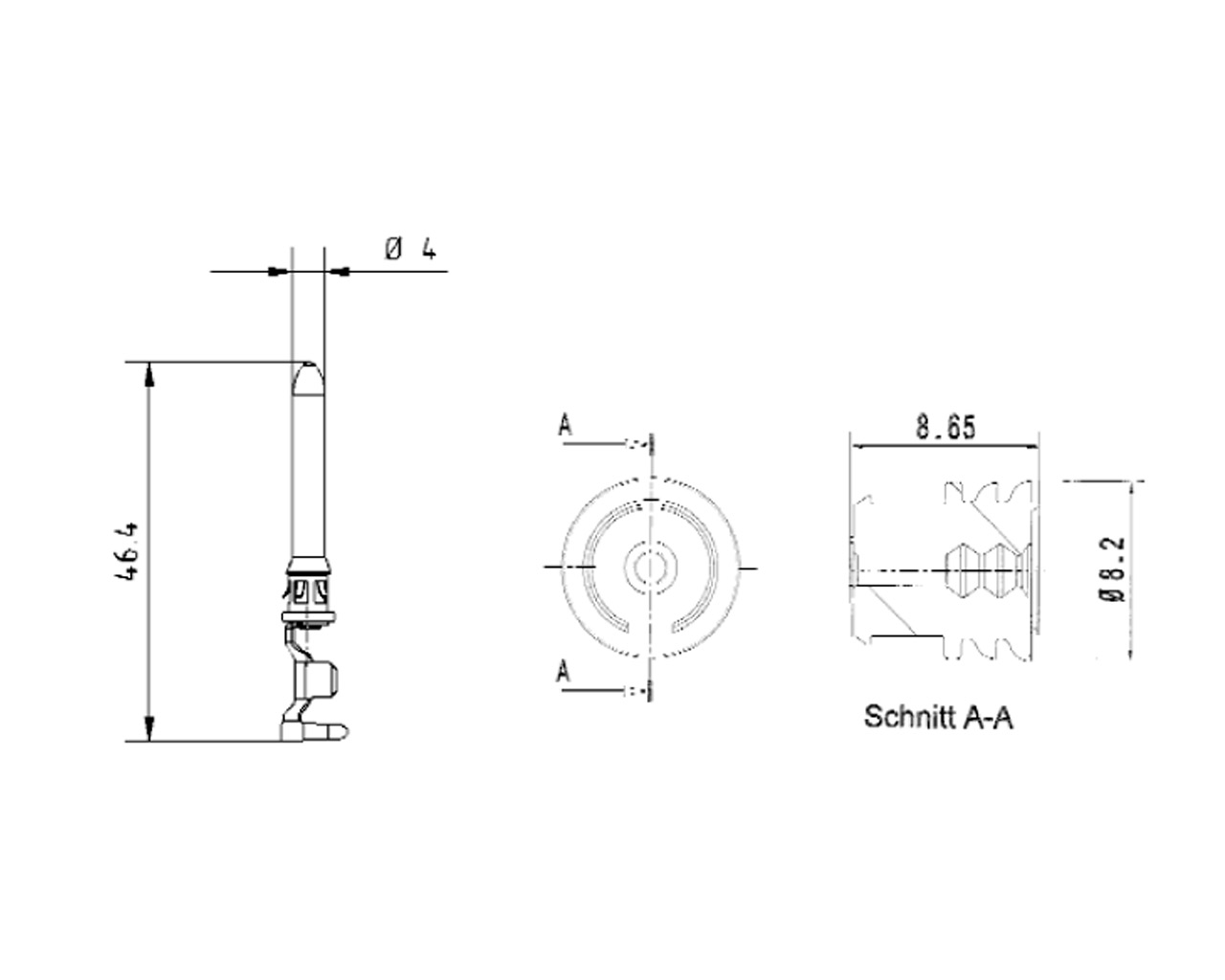

Artikelnummer Stiftkontakt massiv mit Crimpanschluss 1 - 2,5mm²
785 130 911 Einzelstiftkontakt
785 130 910 Bandware (à 1.200 Stück)
785 110 940 Sealdichtung 1-2,5mm² (à 2.500 Stück)

  Stiftkontakt massiv mit Crimpanschluss 4mm²
785 130 921 Einzelstiftkontakt
785 130 920 Bandware (à 1.200 Stück)
785 110 950 Sealdichtung 4mm² (à 2.500 Stück)
