Wallbox Plastimat Perfect

 Wallbox Plastimat Perfect  Wallbox Plastimat Perfect 1   Wallbox Plastimat Perfect 2

  Wallbox Plastimat Perfect 3   Wallbox Plastimat Perfect 4   Wallbox Plastimat Perfect 5


FUNKTIONEN
Ladeleistung 3,7 - 11kW (1-ph & 3-ph)
Einfache Installation

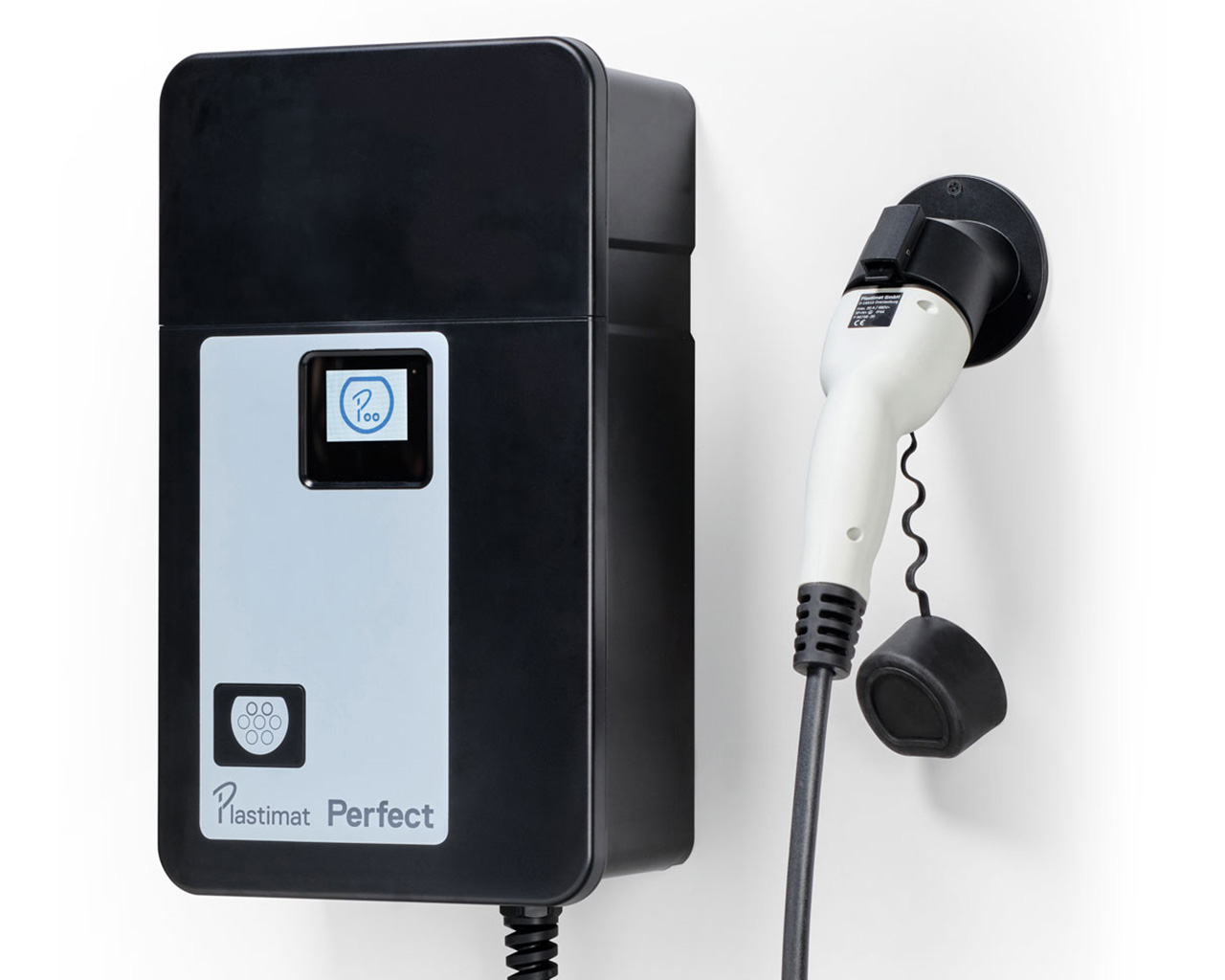

Angebundenes 5m Kabel mit Typ 2-Stecker Art.-Nr. 611 105 100

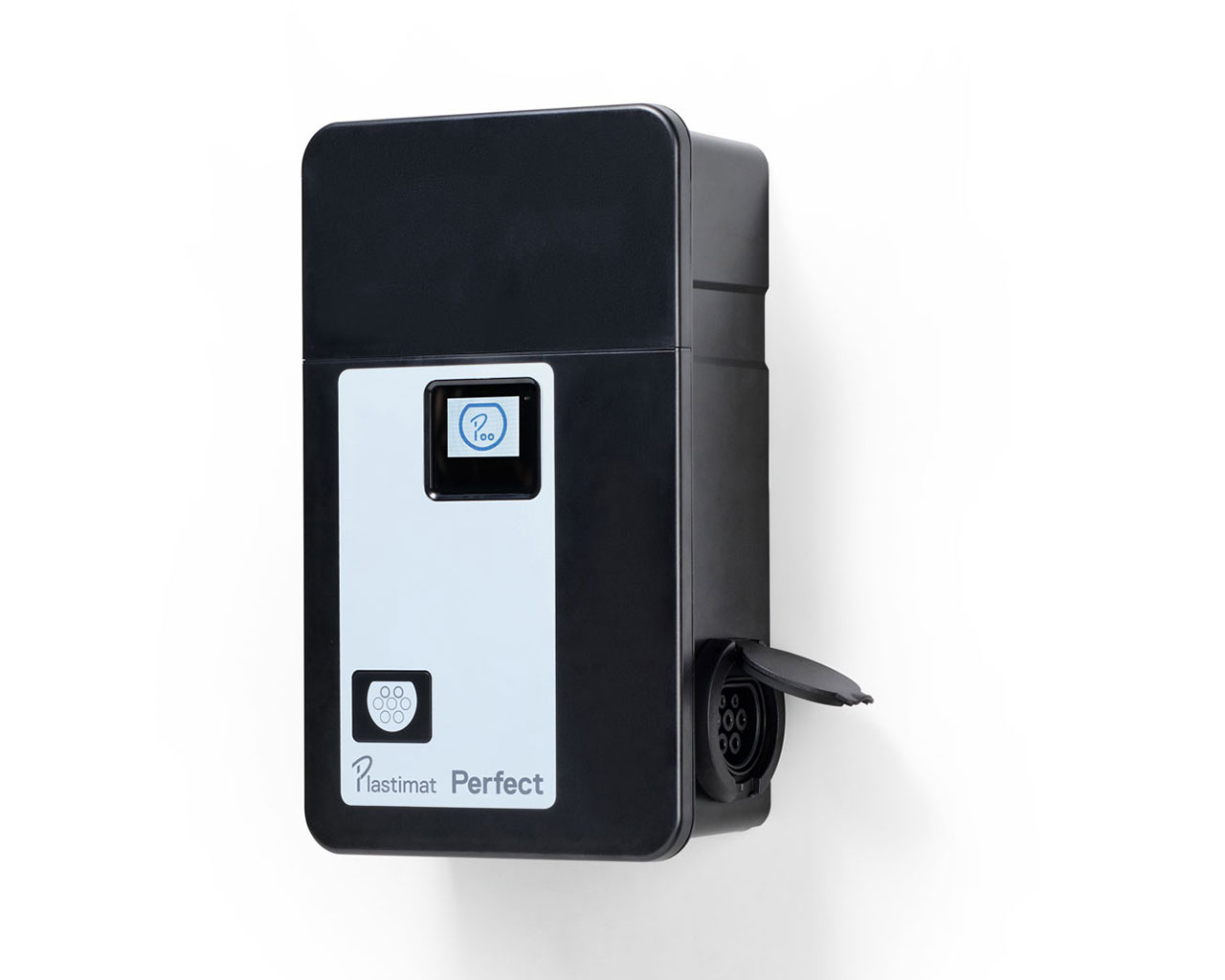

Integrierte Typ 2-Steckdose Art.-Nr. 611 100 100
Statusanzeige
Akustische Tastenbestätigung
Gleichstromfehlererkennung 6mA DC
Software Update CAN (Kabel)
KfW-förderfähig (Deutschland)
ELEKTRISCHE EIGENSCHAFTEN
Lademodus 3
Nennstrom (A) 16A (1-ph & 3-ph)
Eingangsspannung (Volt AC) 230 (1ph) / 400 (3ph)
Netzfrequenz (Hz) 50
Überspannungsschutz IEC 61010-1 CAT III
IEC 61140 Schutzklasse I
MECHANISCHE EIGENSCHAFTEN
Abmessungen Gehäuse (B x H x T in mm) 266 x 411 x 137
Gewicht 5,1 kg
IP-Schutzklasse IP54
Mechanische Schlagklasse IK08
Eigenschaften
Ladeleistung Max. 11kW
Ausgangsspannung (Volt AC) 230 (1ph) / 400 (3ph)
Installationskabel Minimum 2,5mm² / phase
Kabelzuführung Oben, Unten, Rückseite
Ladekabel (EN 62196-1/2) Typ 2 – 5m, 7,5m
Ladesteckdose Optional
Statusdisplay 2,4" farbig
UMWELTTECHNISCHE MERKMALE
Betriebstemperatur (°C) -25°C bis +40°C
Lager-Temperatur (°C) -40°C bis +80°C
Zulässige maximale relative Luftfeuchtigkeit (%) 95%
Maximale Höhe (m)  2000
ZERTIFIZIERUNGEN / NORMEN
CE
RoHS
REACH
WEEE
IEC 61000-6-1 / 61000-6-3
IEC 61851-1
IEC 62196
IEC 62955
